Устройство сверлильного станка: конструкция, узлы и принцип работы

Из чего состоит сверлильный станок: станина, колонна, шпиндель, коробка скоростей, механизм подачи. Схемы, таблицы узлов, устройство магнитного сверлильного станка -- полный технический разбор.

Что такое сверлильный станок

Сверлильный станок входит в группу металлорежущего оборудования и предназначен для точной обработки отверстий в заготовках разнообразной конфигурации и массы. Его принципиальное преимущество перед ручным электроинструментом — фиксированная ось резания, стабильно воспроизводимый результат и точная настройка режимов под материал заготовки.

В основе формообразования лежат два совместных движения: вращение шпинделя с инструментом и его осевое перемещение в тело заготовки. Помимо сверления, правильно оснащённый станок выполняет:

·        рассверливание — увеличение диаметра готового отверстия;

·        зенкерование — улучшение геометрии и чистоты поверхности для посадочных отверстий;

·        развёртывание — финишная операция с точностью 6–8 квалитета;

·        нарезание внутренней резьбы машинными метчиками;

·        зенкование торцов и снятие фасок.

По конструктивной компоновке оборудование делится на стационарные станки (вертикально-сверлильные, радиально-сверлильные, координатные, многошпиндельные) и мобильные — магнитные сверлильные станки, которые доставляются к месту обработки заготовки.

Принцип работы сверлильного станка

Шаг

Действие

Описание

1

Базирование заготовки

Деталь устанавливают на рабочий стол и крепят тисками, прихватами или другим приспособлением

2

Монтаж инструмента

Сверло или коронку фиксируют в патроне и проверяют биение

3

Назначение режимов

Устанавливают обороты и подачу с учётом материала и диаметра отверстия

4

Резание

Вращающийся инструмент подаётся в металл, формируя отверстие

5

Вывод инструмента

По достижении глубины инструмент выводят, стружку удаляют

Вращение от двигателя передаётся через ременную или зубчатую передачу и редуктор к шпинделю. Подача реализуется вручную рычагом или автоматически с помощью коробки подач. При обработке металлов в зону резания подают смазочно-охлаждающую жидкость — она снижает температуру на кромках и выносит стружку из отверстия.

Важно! При выходе сверла из сквозного отверстия снижайте усилие подачи. Резкое проваливание инструмента вызывает вырыв заусенца и заклинивание сверла.

Основные узлы конструкции

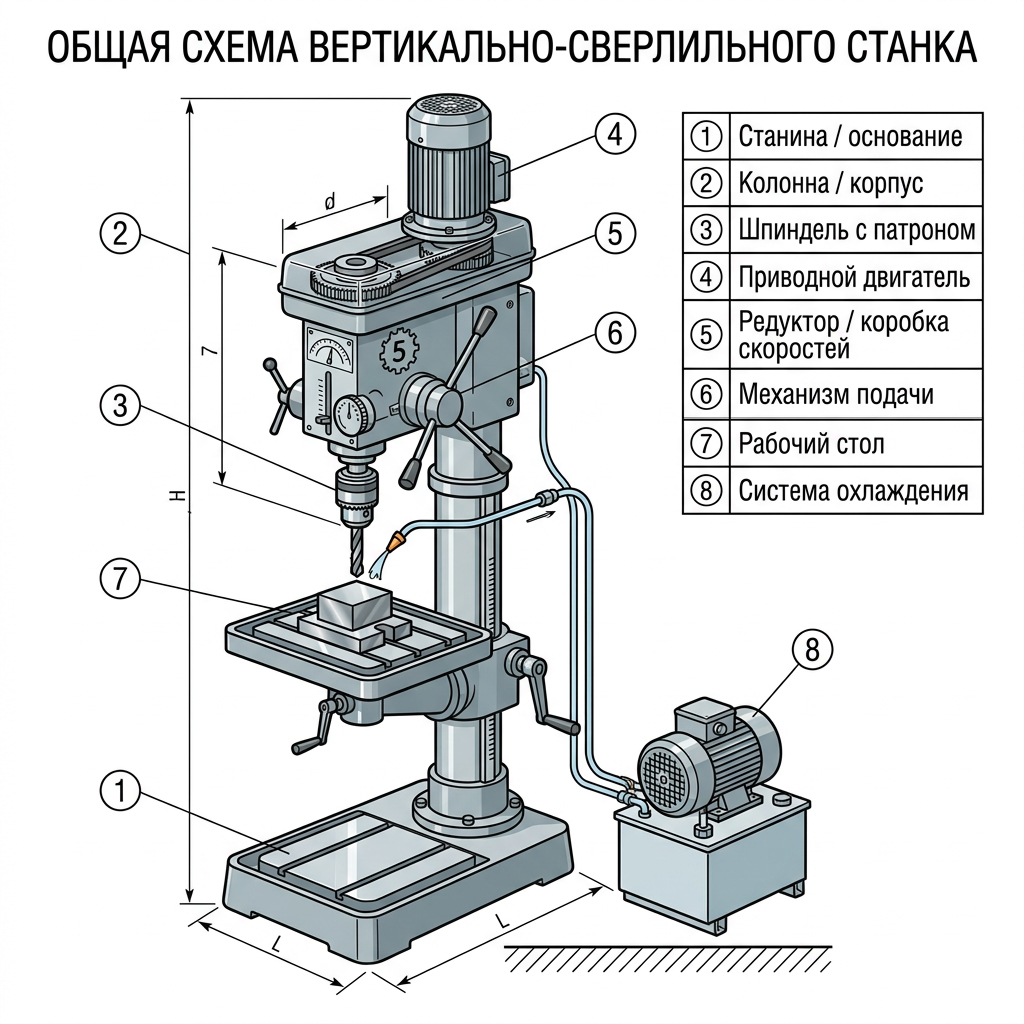

[СХЕМА 1: Общая схема вертикально-сверлильного станка с пронумерованными узлами. Alt: «Схема устройства вертикально-сверлильного станка: станина, колонна, шпиндельная головка, рабочий стол»]

Узел

Функция

Вертикальный станок

Магнитный станок

1

Станина / основание

Несущая опора конструкции

Чугунное литьё, гасит вибрации

Электромагнитная плита

2

Колонна / корпус

Направляющий элемент

Круглая или призматическая колонна

Корпус-суппорт с прецизионными направляющими

3

Шпиндель с патроном

Зажим и вращение инструмента

Конус Морзе, трёхкулачковый патрон

Weldon 19/32 или КМ2/КМ3

4

Приводной двигатель

Источник крутящего момента

0,55–7,5 кВт

850–2000 Вт

5

Редуктор / коробка скоростей

Ступенчатое изменение оборотов

12–16 ступеней

1–4 передачи, плавная регулировка

6

Механизм подачи

Осевое перемещение шпинделя

Реечный, ручной или автоматический

Реечный, ручной

7

Рабочий стол

Позиционирование и крепление детали

Т-пазы, регулировка по высоте

Отсутствует

8

Система охлаждения

Отвод тепла из зоны резания

Насос + сопло

Центральная подача через шпиндель

Станина и основание

Станина воспринимает все силовые нагрузки при резании и подавляет вибрации. Для стационарных станков её отливают из чугуна СЧ20 или СЧ25. Жёсткость станины определяет погрешность формы отверстия: даже небольшой прогиб несущей системы приводит к овальности или отклонению оси. У магнитного сверлильного станка роль несущей базы берёт на себя электромагнитная плита, которая притягивается к обрабатываемой стальной конструкции.

Шпиндель и патрон

Шпиндель — полый вал на прецизионных подшипниках качения. На стационарных станках применяют конус Морзе, на магнитных — стандарт Weldon: хвостовик с боковой лыской, затягиваемый прижимным винтом. Это позволяет быстро менять корончатые свёрла без вывода шпинделя из нулевого положения.

Рабочий стол и приспособления

Стол стационарного станка оснащают Т-образными пазами для крепления заготовки. Деталь фиксируют машинными тисками, прихватами или специальным кондуктором — выбор приспособления зависит от формы и массы заготовки. На настольных моделях функцию рабочей поверхности иногда выполняет обычный верстак, к которому крепится колонна станка.

Механизм подачи

Пиноль перемещается по зубчатой рейке: шестерня на вале рукоятки входит в зацепление с рейкой на гильзе шпинделя. На автоматических моделях вместо рукоятки устанавливается коробка подач с регулируемой скоростью. На магнитном сверлильном станке применяется та же реечная передача.

Виды сверлильных станков

Вертикально-сверлильные

Самый распространённый тип станков в единичном и мелкосерийном производстве. Коробка скоростей обеспечивает 12–16 ступеней вращения. Широко применяемые модели — 2Н125 (до 25 мм), 2Н135 (до 35 мм), 2Н150 (до 50 мм).

Радиально-сверлильные

Шпиндельная головка перемещается вдоль горизонтального рукава и разворачивается вокруг колонны — позволяет обрабатывать крупные неподвижные заготовки без переустановок. Характерные модели — 2М55, 2А554.

Магнитные сверлильные станки

Магнитный сверлильный станок крепится на металлическую поверхность через электромагнитное основание. Принципиальная особенность: станок приносят к детали, а не деталь доставляют к станку. Такое оборудование незаменимо при монтаже металлоконструкций, судоремонте, работах на мостах и крупногабаритной технике.

Координатно-сверлильные

Крестовый стол с точными координатными перемещениями обеспечивает позиционирование с погрешностью до единиц микрометров. Область применения — инструментальное производство, приборостроение.

Многошпиндельные

Несколько шпинделей работают одновременно за один рабочий ход. Типичные модели — 3Г88, 2М57 — оптимальны для массового производства заготовок из разных материалов.

Сверлильный станок среди других станков

Сверлильный станок — лишь один из представителей большой группы металлорежущего оборудования. У каждого типа станков своя ось формообразования и назначение, поэтому на практике их часто применяют совместно, на разных этапах обработки одной заготовки.

Тип станка

Основная задача

Отличие от сверлильного

Токарный

Обработка тел вращения резцом

Вращается заготовка, а не инструмент

Фрезерный

Обработка плоскостей, пазов, контуров фрезой

Инструмент перемещается по нескольким осям одновременно

Шлифовальный

Финишная обработка поверхностей абразивным кругом

Съём минимальных припусков, высокая точность

Расточный

Точная обработка крупных отверстий большого диаметра

Работает с уже имеющимся отверстием, а не формирует новое

Резьбонарезной

Нарезание наружной и внутренней резьбы

Специализированный инструмент и кинематика подачи

Долбёжный

Обработка пазов и шпоночных канавок

Возвратно-поступательное движение резца

Некоторые операции пересекаются: например, зенкерование и развёртывание выполняют и на сверлильном, и на расточном оборудовании. Выбор конкретного станка на производстве определяется формой заготовки, требуемой точностью и серийностью выпуска.

Устройство магнитного сверлильного станка

Магнитный сверлильный станок — компактный агрегат, фиксируемый на ферромагнитной поверхности посредством электромагнитного основания. Такое оборудование доставляется к месту обработки: на строительную площадку, палубу судна, пролётную балку моста или кузов тяжёлой техники.

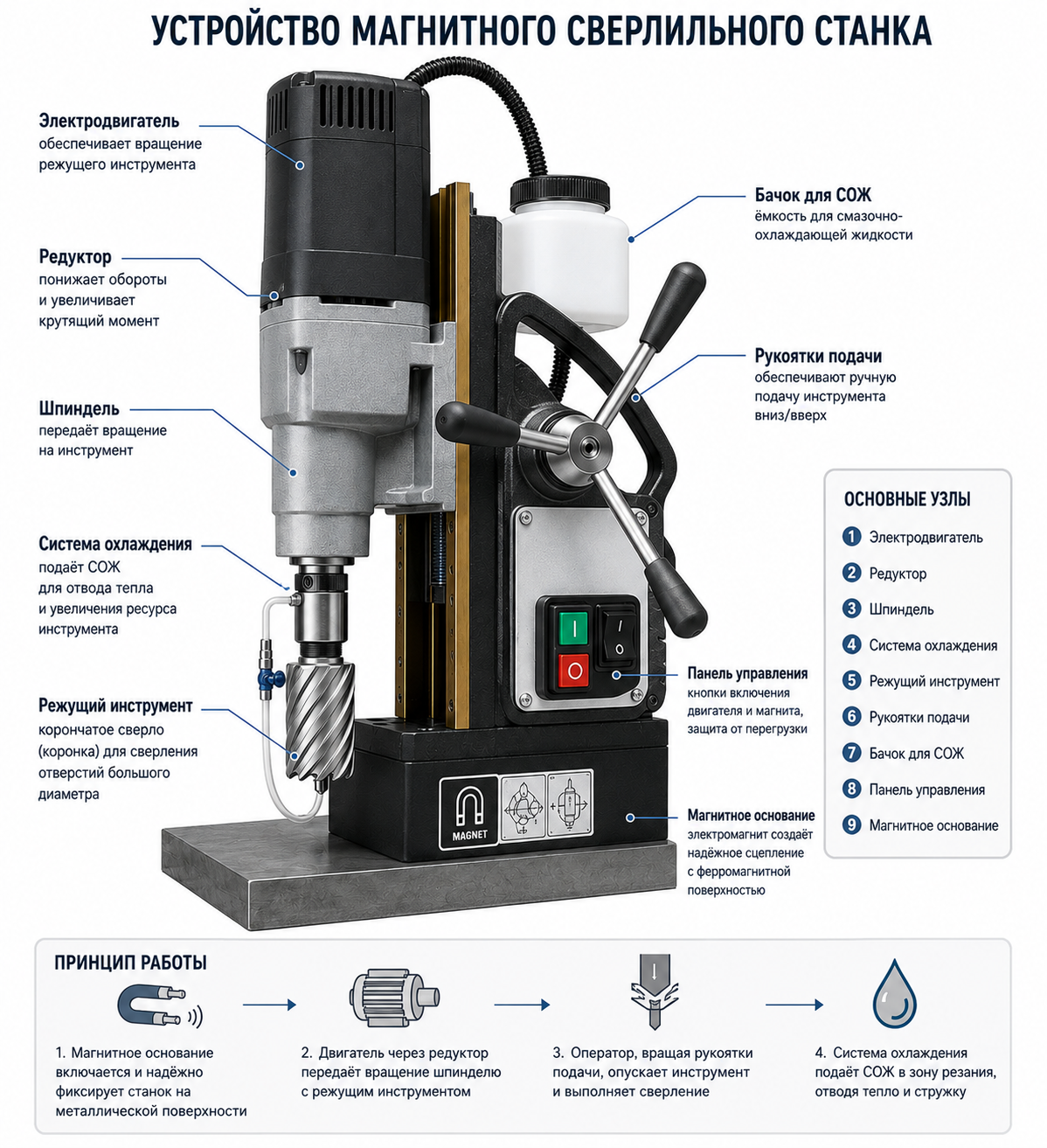

[СХЕМА 2: Схема магнитного сверлильного станка с пронумерованными узлами. Alt: «Устройство магнитного сверлильного станка: электромагнитное основание, корпус-суппорт, сверлильная головка, панель управления»]

Электромагнитное основание

Электромагнитное основание формирует силу удержания, прижимающую корпус станка к металлоконструкции. Обмоточные катушки на стальном сердечнике при прохождении тока намагничиваются и притягиваются к ферромагнитному материалу заготовки. Сила удержания у компактных моделей — 7 000–9 000 Н, у промышленных достигает 12 500–26 000 Н.

Минимальная допустимая толщина металла под основанием — 6–10 мм: при меньших значениях магнитный поток не замыкается полностью. Зона крепления должна быть очищена от окалины и слоёв краски. Современные станки оснащают тремя системами:

·        ESB (Energy Saving Base) — снижает ток магнита на 50% в паузах между циклами;

·        MFSC (Magnetic Field Shape Control) — компенсирует неплотное прилегание к неровной металлоконструкции;

·        MPAC (Magnetic Power Adhesion Control) — измеряет усилие сцепления и блокирует запуск двигателя при его нехватке.

Важно! Электромагнит удерживает станок только при наличии питания. На высоте обязательно закрепляйте страховочную цепь или ремень через рукоятку корпуса.

Сверлильная головка — привод и шпиндель

Сверлильная головка объединяет двигатель, редуктор и шпиндельный узел в единый моноблок. Мощность привода — 850–2000 Вт, частота вращения шпинделя под нагрузкой — 40–640 об/мин. Стандартная посадка — Weldon 19 мм; для мощных машин — Weldon 32 мм или конус Морзе 2/3.

Механизм подачи

Осевое перемещение инструмента выполняется вручную через рукоятки, рассчитанные на любое пространственное положение станка. Реечная передача — шестерня-рейка — та же, что и на стационарном оборудовании. Ход шпинделя — 65–255 мм в зависимости от класса машины. На премиальных моделях реализована автоматическая подача с регулируемой скоростью.

Панель управления и системы безопасности

Запуск двигателя невозможен без активного магнита. Электронный блок постоянно контролирует параметры питания и ток основания.

Система

Функция

MPAC

Измеряет силу сцепления, запрещает запуск при её нехватке

ESB

Снижает ток магнита на 50% в паузах

MFSC

Перераспределяет поток при неплотном прилегании

Защита от перегрева

Отключает двигатель при перегреве обмоток

Защита от перегрузки

Срабатывает при превышении допустимого момента

Страховочная цепь

Механическое удержание при обесточивании

Система охлаждения

Охлаждающая жидкость поступает через осевой канал центрирующего штифта прямо в зону резания. Штифт одновременно центрирует коронку, открывает клапан подачи жидкости и выталкивает сердцевину-шайбу по завершении прохода. Встроенный бачок ёмкостью 0,5–1,0 л размещается на корпусе головки или боковой стойке.

Корончатое сверление

Корончатое сверление — метод получения отверстий, при котором инструмент работает только по кольцевому контуру, оставляя центральную часть заготовки нетронутой. Это даёт производительность в 3–5 раз выше, чем у спирального сверла, при меньших усилиях резания и чистой поверхности отверстия. Диапазон диаметров серийных коронок — 12–130 мм, глубина за один проход — до 75–110 мм.

[СХЕМА 3: Конструкция корончатого сверла со штифтом. Alt: «Устройство корончатого сверла для магнитного станка: режущие зубья, хвостовик Weldon, центрирующий штифт, стружечные канавки»]

По материалу изготовления инструмент делится на три класса: HSS M2 — для конструкционных сталей; HSS M42 с кобальтом — для закалённых и легированных марок; TCT с твердосплавными напайками — для нержавеющих сталей и жаропрочных сплавов.

Важно! Кольцевое сверление без охлаждающей жидкости допустимо лишь на малых скоростях. Перегрев режущих кромок вызывает отпуск закалки и необратимое затупление инструмента.

Подробно о технологии и подборе коронок под материал — Выбор корончатого сверла по металлу по типу материала.

Типы приводов

Магнитные сверлильные станки выпускаются с четырьмя вариантами привода. Выбор определяется условиями и регуляторными требованиями объекта.

Тип привода

Источник энергии

Где применяется

Электрический (сетевой)

220 В / 380 В

Промышленные цеха, стройплощадки с электроснабжением

Пневматический

Сжатый воздух 6,3 бар

Нефтегаз, химические производства, зоны ATEX

Гидравлический

Гидравлическая станция

Подводные конструкции, горнодобывающая спецтехника

Аккумуляторный

Встроенный Li-Ion

Монтаж на высоте, труднодоступные места без электроснабжения

Электрические модели занимают свыше 90% рынка такого оборудования. Пневматические станки — единственный допустимый вариант в зонах ATEX.

Подробно о выборе типа привода под условия эксплуатации — в отдельной статье.

Магнитный станок и стационарный станок

Критерий

Стационарный станок

Магнитный станок

Ограничения по габариту детали

Ограничен зеркалом стола

Практически отсутствуют

Организация процесса

Деталь транспортируют к станку

Станок переносят к объекту

Возможные положения сверления

Вертикальное

Вертикальное, горизонтальное, потолочное, наклонное

Мобильность

Стационарное размещение

9,5–27 кг, переносной агрегат

Предельный диаметр (коронка)

Обычно до 50 мм

До 100–130 мм

Алгоритм выбора:

1.  Деталь весит свыше 500 кг или длина превышает 2 м → магнитный станок.

2.   Работы за пределами цеха, на судне или мосту → магнитный станок.

3.  Нужно сверлить горизонтально, в наклоне или в потолок → магнитный станок.

4.   Серийная обработка небольших деталей с жёсткими допусками в цеху → стационарный станок.

Подробный разбор критериев — Как выбрать сверлильный станок на магнитном основании.

Области применения

Магнитные сверлильные станки занимают нишу там, где заготовка не поддаётся транспортировке к стационарному оборудованию: строительство металлоконструкций, судостроение и судоремонт, мостостроение, энергетика, железнодорожная отрасль (сверление стыковых накладок и рельсов), нефтегазовая промышленность и сервис тяжёлой техники. Во всех этих случаях станок доставляют к объекту и крепят прямо на обрабатываемую конструкцию — пролётную балку, шпангоут судна или опору ЛЭП.

Подробно об отраслевых задачах и специализированных моделях — в отдельной статье.

Алгоритм выбора для закупщика B2B

Шаг

Вопрос

Ориентир

1

Из какого материала деталь?

Конструкционная сталь — широкий выбор; нержавейка — пониженные обороты; алюминий — проверить применимость

2

Диаметр отверстий?

До 35 мм — компактные станки; 35–80 мм — средний класс; 80–130 мм — тяжёлые модели

3

Глубина отверстий?

До 55 мм — стандартная коронка; глубже — удлинённая оснастка

4

Где объект обработки?

Цех — любой тип; стройплощадка/высота — лёгкая модель; ATEX — пневмопривод

5

Размеры заготовки?

Свыше 2 м по любой оси — магнитный станок

Подробный алгоритм с разбором производственных сценариев — в отдельной статье «Как выбрать сверлильный станок».

Глоссарий технических характеристик

Параметр

Смысл

Типичный диапазон для магнитного станка

Макс. диаметр (коронка)

Наибольший диаметр корончатой фрезой

32–130 мм

Макс. диаметр (спираль)

Наибольший диаметр спиральным сверлом

13–32 мм

Мощность привода

Потребляемая мощность двигателя

850–2000 Вт

Частота вращения шпинделя

Угловая скорость инструмента под нагрузкой

40–640 об/мин

Ход шпинделя

Осевое перемещение за один рабочий ход

65–255 мм

Усилие удержания

Прижимная сила электромагнитного основания

7 000–26 000 Н

Масса станка

Вес агрегата в полной комплектации

9,5–27 кг

Напряжение питания

Параметры питающей сети

220 В / 380 В

Тип посадки шпинделя

Стандарт крепления инструмента

Weldon 19/32, КМ2, КМ3

Реверс

Обратное вращение для нарезки резьбы

Есть / нет

Часто задаваемые вопросы

  • Из каких основных частей состоит сверлильный станок?
  • Каков принцип работы магнитного сверлильного станка?
  • Чем магнитный станок конструктивно отличается от вертикально-сверлильного?
  • Как работает электромагнитное основание?
  • Что такое корончатое кольцевое сверление?
  • Какие приводы используют в магнитных станках?
  • Возможна ли работа магнитного станка на нержавеющей стали?
  • Какая минимальная толщина металла нужна для работы магнитного станка?
  • Что такое системы MPAC, ESB и MFSC?
  • Можно ли работать магнитным станком в потолочном положении?
  • Как выбрать между стационарным и магнитным станком?
  • В каких отраслях наиболее востребованы магнитные станки?
