Нарезание внутренней резьбы: технология, инструмент и пошаговые инструкции

Содержание

1. Основные виды внутренней резьбы
2. Способы нарезания внутренней резьбы
3. Инструменты для нарезания внутренней резьбы
4. Государственные стандарты и классификация резьб
5. Требования к качеству внутренней резьбы
6. Подготовка к нарезанию внутренней резьбы
7. Инструменты для работы: виды метчиков и воротков
8. Типы канавок и их назначение
9. Как правильно подобрать диаметр сверла
10. Пошаговый алгоритм нарезания резьбы вручную
11. Материалы для изготовления резьбонарезного инструмента
12. Особенности работы на станках
13. Нарезка резьбы магнитным сверлильным станком
14. Применение смазочно-охлаждающих жидкостей (СОЖ)
15. Работа с легированными и нержавеющими сталями
16. Типичные ошибки и методы их предотвращения
17. Что делать при поломке метчика
18. Методы контроля и калибровка
19. Вопросы и ответы
20. Чек-лист для самопроверки перед началом работ

Основные виды внутренней резьбы

Внутренняя резьба классифицируется по нескольким признакам. Основным является профиль витка и система измерения. Знание типа резьбы необходимо для правильного подбора ответной детали (болта или шпильки).

• Метрическая резьба (М). Самый массовый вид в Европе и СНГ. У профиля форма равностороннего треугольника с углом 60 градусов. Размеры измеряются в миллиметрах. Бывает с крупным (основным) и мелким шагом. Именно такой профиль имеют стандартные болты и гайки, которые используются в большинстве строительных и машиностроительных узлов.

• Дюймовая резьба (UNC, UNF). Применяется в технике из США и Великобритании. Угол профиля также составляет 60 градусов, но шаг измеряется количеством витков на один дюйм длины.

• Трубная цилиндрическая резьба (G). Основана на профиле Витворта с углом 55 градусов. Вершины витков здесь закруглены. Это обеспечивает высокую герметичность соединений в водопроводных и газовых сетях.

• Трубная коническая резьба (R). Имеет сужение вдоль оси. При закручивании витки плотно прилегают друг к другу, что создает самогерметизирующееся соединение без лишних прокладок.

• Трапецеидальная резьба (Tr). Профиль в форме трапеции с углом 30 градусов. Она используется в ходовых винтах станков и домкратах, так как выдерживает огромные осевые нагрузки.

Способы нарезания внутренней резьбы

Выбор метода зависит от материала заготовки, точности, которая требуется по чертежу, и объема партии деталей. Современная металлообработка предлагает три основных способа:

1. Лезвийная обработка (резание). Это классический метод с использованием метчиков. Инструмент срезает лишний металл, формируя канавку. Способ универсален и подходит для любых материалов, включая твердые стали. Нарезать резьбу таким способом во многих случаях проще, чем использовать сложное фрезерное оборудование.
2. Пластическое деформирование (раскатывание). Здесь используются специальные метчики-раскатники без режущих кромок. Они выдавливают профиль в металле. Преимущество метода — отсутствие стружки и повышенная прочность витков за счет уплотнения структуры металла. Подходит для мягких и вязких сплавов.
3. Резьбофрезерование. Выполняется на станках с ЧПУ. Специальная фреза вращается вокруг своей оси и движется по спирали внутри отверстия. Это самый точный и производительный метод для крупносерийного производства.

Инструменты для нарезания внутренней резьбы

Для получения качественного результата используется целый арсенал приспособлений. Каждый инструмент выполняет свою специфическую задачу в технологической цепочке.

• Спиральные сверла. Нужны для подготовки чернового отверстия. Их диаметр всегда чуть меньше номинального диаметра резьбы.

• Зенковки. Применяются для снятия фаски у входа в отверстие. Это облегчает центровку метчика и убирает острые заусенцы.

• Метчики (комплектные и одиночные). Основной рабочий инструмент. В комплекте обычно идут черновой, средний и чистовой номера для постепенного снятия припуска.

• Воротки (метчикодержатели). Обеспечивают рычаг и передачу крутящего момента от рук мастера к инструменту.

• Резьбовые гребенки и резцы. Используются при нарезке резьбы на токарных станках. Позволяют получать нестандартные профили.

• Резьбомеры. Наборы пластин для определения шага уже существующей резьбы. Незаменимы при ремонтных работах.

Государственные стандарты и классификация резьб

Для обеспечения взаимозаменяемости деталей в машиностроении нарезание внутренней резьбы строго регламентируется государственными стандартами. Знание ГОСТов помогает правильно выбрать допуски и параметры обработки.

• ГОСТ 24705-2004 (Метрическая резьба). Описывает основные размеры и профиль с углом при вершине 60 градусов. Это самый распространенный тип крепления в России и Европе.

• ГОСТ 16093-2004. Устанавливает допуски и посадки. Чаще всего используются классы точности 6H (средний) или 7H (грубый).

• ГОСТ 6111-52. Регламентирует коническую дюймовую резьбу с углом профиля 60 градусов. Применяется в трубопроводах с высоким давлением для обеспечения герметичности.

• ГОСТ 6357-81 (Трубная цилиндрическая резьба). Основана на английском стандарте BSW (Whitworth). Угол при вершине 55 градусов и закругленные вершины витков. Обозначается в дюймах (например, G1/2").

Понимание этих стандартов необходимо при заказе инструмента, так как использование метрического метчика в отверстии под трубную резьбу приведет к немедленной поломке или невозможности сборки узла.

Требования к качеству внутренней резьбы

Готовое соединение должно соответствовать жестким техническим параметрам. От качества витков зависит безопасность эксплуатации всего механизма.

Основные критерии оценки:

1. Чистота поверхности. На витках отсутствуют рваные края, задиры или выкрошенный металл. Шероховатость соответствует чертежу.
2. Полнота профиля. Глубине канавки следует быть достаточной для надежного зацепления с болтом. Недопустима «прослабленная» резьба.
3. Точность шага. Нужно, чтобы расстояние между соседними витками было строго одинаковым по всей длине. Даже небольшое отклонение приведет к заклиниванию крепежа.
4. Перпендикулярность. Ось резьбы совпадает с осью отверстия. Перекос вызывает неравномерное распределение нагрузки и быстрый износ соединения.
5. Отсутствие стружки. После нарезки отверстие необходимо тщательно промыть и продуть. Остатки металлической пыли действуют как абразив и портят резьбу при завинчивании.

Подготовка к нарезанию внутренней резьбы

Перед началом работы необходимо подготовить поверхность детали. Важно точно разметить центр будущего отверстия. Для этого используют кернер и обычный молоток. Четкая отметка предотвратит увод сверла в сторону.

Заготовку нужно надежно закрепить в слесарных тисках. Любое смещение детали испортит качество будущих витков. Тщательно очистите место обработки от пыли и грязи. Правильная подготовка гарантирует высокую точность выполнения всех работ.

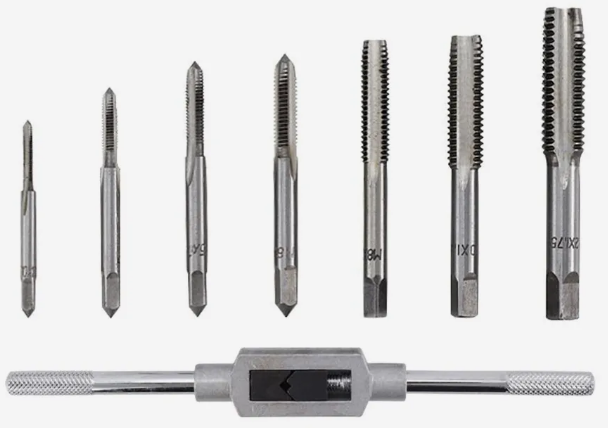

Инструменты для работы: виды метчиков и воротков

Главный инструмент для создания различных типов отверстий — это метчик. Он напоминает стержень или винт с острыми режущими кромками. Вдоль его корпуса проходят специальные канавки для стружки. У хвостовика метчика квадратная форма для закрепления в воротке.

Метчики делятся на три основных типа:

• Ручные (слесарные). Обычно идут в комплектах из двух или трех штук.

• Машинные. Предназначены для работы на высоких скоростях на станках.

• Машинно-ручные. Это универсальный инструмент, который, в отличие от других типов, подходит для любых отверстий.

Для вращения метчика вручную применяют вороток. Могут быть нерегулируемые воротки и модели с раздвижными губками. Правильный вороток обеспечивает равномерное усилие при вращении. Это защищает тонкий инструмент от перекоса и поломки.

Типы канавок и их назначение

Канавки на метчиках нужны для удаления металлической стружки. От их формы зависит область применения конкретного инструмента.

Основные виды канавок:

1. Прямые канавки. Подходят для материалов с короткой стружкой. Чаще всего это чугун или бронза.
2. Винтовые (спиральные) канавки. Незаменимы при обработке глубоких глухих отверстий. Спираль выводит вязкую стружку вверх к хвостовику.
3. Канавки с подточкой (Spiral Point). Направляют стружку вперед через сквозное отверстие. Это предотвращает забивание режущей части.

Важно!
Количество канавок влияет на прочность корпуса метчика. Обычно их делают от двух до четырех штук.

Как правильно подобрать диаметр сверла

Соблюдение точного соответствия между диаметром сверла и шагом резьбы является критическим фактором. Даже минимальное отклонение может вызвать заклинивание метчика или ослабление витков.

Для успешного нарезания резьбы нужного размера

используйте стандартную формулу. Вычтите из диаметра резьбы размер её шага. Например, для резьбы М6 с шагом 1 мм нужно сверло 5 мм.

Таблица подбора сверл для метрической резьбы:

При работе с нержавеющей сталью отверстие можно сделать чуть больше. Это снизит нагрузку на режущие кромки дорогого инструмента.

Пошаговый алгоритм нарезания резьбы вручную

Процесс нарезки требует аккуратности и соблюдения последовательности действий. Работа вручную позволяет лучше чувствовать усилие. Это помогает вовремя заметить лишнее сопротивление металла.

Подготовка отверстия для нарезания:

Используйте вертикальный сверлильный станок или дрель. При сверлении отверстия следует следить за тем, чтобы сверло стояло строго перпендикулярно заготовке.

1. Зенкование. Снимите небольшую фаску у входа в отверстие. Используйте зенковку или сверло большего диаметра. Это обеспечит правильный заход метчика.
2. Выбор метчика из набора. Начните работу черновым метчиком. На его хвостовике нанесена одна круговая черточка. У него самый пологий конус.
3. Установка в вороток. Надежно зажмите хвостовик инструмента в воротке. Нанесите на рабочую часть каплю машинного масла.
4. Начало вращения. Установите метчик в отверстие без перекоса. Сделайте два полных оборота по часовой стрелке.
5. Удаление стружки. Поверните вороток на пол-оборота назад. Это действие ломает длинную стружку. Она уходит в канавки и не мешает резцу.
6. Финальная калибровка. Повторите процедуру средним и чистовым метчиками. Чистовой инструмент придаст виткам окончательный размер. В самом конце работы аккуратно выверните метчик и очистите витки от остатков стружки

Материалы для изготовления резьбонарезного инструмента

Качество и цена метчика зависят от типа сплава. Выбор материала должен соответствовать твердости обрабатываемой детали.

• Углеродистые стали (У10, У12). Подходят для бытового применения. Ими легко работать по мягким сталям и цветным металлам.

• Быстрорежущие стали (HSS, Р6М5). Самый популярный промышленный вариант. Инструмент долго сохраняет остроту режущих кромок.

• Кобальтовые сплавы (HSS-E). Имеют повышенную теплостойкость. Идеальны для обработки вязких нержавеющих и жаропрочных сталей.

• Твердые сплавы (VHM). Используются только на высокоточных станках. Позволяют нарезать резьбу в закаленных деталях на огромных скоростях.

Особенности работы на станках

Использование современного станочного оборудования позволяет автоматизировать выполнение большинства резьбонарезных задач. Это гарантирует идеальную соосность и высокую скорость работы.

Сверлильные станки
Для работы используют резьбонарезные патроны. В них встроены предохранительные муфты. В этом случае предохранительная муфта

сработает и защитит инструмент от мгновенной поломки. Это защищает дорогой инструмент от мгновенной поломки.

Токарные станки
Метчик закрепляется в задней бабке станка. Деталь вращается в патроне на малых оборотах. Важно плавно подавать инструмент к заготовке. Этот метод часто применяют для нарезки длинных трубных резьб.

Станки с ЧПУ
На программном оборудовании часто применяют резьбофрезерование. Специальная фреза создает профиль витка за счет вращения по спирали. Метод позволяет получить резьбу любого диаметра одним инструментом.

Нарезание внутренней резьбы магнитным сверлильным станком

Магнитный станок незаменим для работы с крупными конструкциями. Его мощное основание надежно фиксируется на стальных балках.

Преимущества метода:

1. Мобильность. Не нужно везти тяжелую деталь в цех. Станок крепится прямо на месте монтажа.
2. Функция реверса. Современные модели позволяют легко менять направление вращения шпинделя.
3. Точность. Жесткая фиксация исключает малейший перекос метчика при входе.

Важно!
Всегда проверяйте чистоту поверхности под магнитной подошвой. Любая соринка снижает силу притяжения и устойчивость станка.

Применение смазочно-охлаждающих жидкостей (СОЖ)

Смазка снижает трение и защищает инструмент от перегрева. Без СОЖ резьба получится рваной и некачественной.

Рекомендации по выбору состава:

• Для сталей: машинное масло или специальные сульфофрезолы.

• Для алюминия: керосин или его смесь с маслом.

• Для меди: скипидар или минеральные масла.

• Для нержавейки: олеиновая кислота или высокоэффективные пасты.

Чугун можно обрабатывать без смазки. Обдув сжатым воздухом будет охлаждать зону резания и поможет быстрее удалять мелкую крошку.

Работа с легированными и нержавеющими сталями

Нержавеющая сталь считается особенно сложным материалом для обработки. Она быстро нагревается и налипает на режущие кромки. Это может привести к заклиниванию инструмента уже на первых витках.

Основные правила работы:

• Используйте кобальтовые метчики. Маркировка HSS-E или М35 указывает на содержание кобальта. Такой инструмент выдерживает высокие температуры без потери твердости.

• Снижайте скорость. При работе на станке устанавливайте минимально возможные обороты. Это предотвратит пережог металла.

• Специальные СОЖ. Обычное масло часто не справляется с вязкостью нержавейки. Используйте пасты на основе олеиновой кислоты.

• Чаще выводите метчик. Стружка легированных сталей очень жесткая. Её нужно удалять из отверстия после каждого оборота.

Типичные ошибки и методы их предотвращения

Понимание причин брака поможет вам сэкономить время и материалы. Большинство ошибок связано с нарушением базовой технологии.

1. Нарезка без обратного хода. Если не поворачивать вороток в обратную сторону, стружка забьет канавки. Это приведет к поломке хвостовика внутри детали.
2. Перекос на старте. Геометрия всей будущей резьбы зависит от захода первого витка. Если метчик зашел криво, выправить его позже невозможно. Всегда проверяйте положение инструмента угольником.
3. Использование тупого инструмента. Тупой метчик не режет, а мнет металл. В итоге резьба получается рваной и не держит нагрузку.
4. Слишком глубокое сверление. В глухих отверстиях важно оставить место под стружку. Глубина отверстия — больше длины резьбы на 2-3 диаметра.

Что делать при поломке метчика

Поломка метчика — серьезная проблема, но её можно решить. Инструмент сделан из хрупкой стали, что позволяет его извлечь.

• Применение экстрактора. Это приспособление с тремя или четырьмя зубцами. Они вставляются в канавки обломка для его выкручивания.

• Разрушение обломка. Если метчик сидит неглубоко, его можно аккуратно разбить пробойником. Осколки затем удаляются пинцетом или магнитом.

• Вытравливание. В алюминиевых деталях стальной обломок можно растворить азотной кислотой. Раствор не повредит основную деталь, но уничтожит сталь.

• Электроэрозия. На производстве используют специальные стационарные установки. Они «выжигают» центр метчика, не касаясь стенок резьбы.

Важно!
Не пытайтесь высверлить метчик с помощью обычного сверла. Метчик гораздо тверже сверла, поэтому вы только испортите заготовку.

Методы контроля и калибровка

Согласно рекомендациям этой статьи, готовую резьбу необходимо

проверить перед сборкой узла. Это исключит поломку болтов при эксплуатации.

1. Калибры-пробки. Профессиональный метод контроля. Проходная сторона (ПР) должна ввинчиваться свободно. Непроходная (НЕ) — заходить не более чем на два витка.
2. Визуальный осмотр. Витки должны быть чистыми, без задиров и вырывов металла.
3. Контрольный болт. В бытовых условиях используйте новый болт, чья наружная резьба имеет соответствующий размер и не имеет повреждений. Он должен вкручиваться плавно по всей длине резьбы.
4. Калибровка на токарном станке. При необходимости резьбу можно «прогнать» чистовым метчиком повторно. Это снимет лишнее напряжение металла и очистит профиль.

Вопросы и ответы (FAQ по теме статьи)

Как маркируются метчики для левой резьбы?
У такого инструмента всегда есть пометка «LH» на хвостовике. Вращать его нужно против часовой стрелки.

Какое сверло нужно под резьбу М10?
Для стандартного шага 1,5 мм используйте сверло диаметром 8,5 мм.

Можно ли нарезать резьбу шуруповертом?
Это допустимо только для мелких диаметров в мягких металлах. Важно иметь регулировку момента, чтобы не сорвать инструмент.

Зачем зенковать отверстие перед нарезкой?
Фаска помогает центровать метчик и предотвращает образование острого края у входа в резьбу.

Чек-лист для самопроверки перед началом работ

Чтобы гарантированно получить качественную резьбу и не сломать инструмент, проверьте себя по следующим пунктам:

• Соответствует ли диаметр сверла выбранному метчику и шагу резьбы?

• Очищено ли отверстие от стружки после сверления?

• Снята ли заходная фаска (зенкование)?

• Выбрана ли подходящая СОЖ (масло, керосин или паста)?

• Надежно ли закреплена деталь в тисках или на магнитном основании?

• Исправен ли инструмент (нет ли сколов на режущих кромках метчика)?

• Обеспечена ли перпендикулярность установки метчика относительно поверхности?
