Форма рабочей части параболической шарошки показана на рис.1.

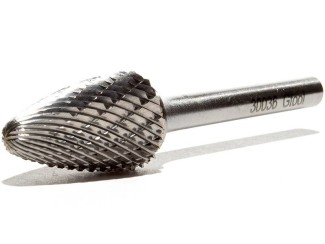

Рис. 1 - Борфреза тип F
Инструмент относится к классу осевых режущих инструментов. По стандарту ГОСТ 34202-2017 борфрезы с такой формой рабочей части относятся к типу F, в текстах международных стандартов форма определяется как типа F с аркообразным закругленным концом (ISO 7755-6:1984 Hardmetal burrs - Part 6: Arch round (ball) nose burrs). На сайтах зарубежных производителей такой инструмент можно увидеть также под названиями: Round Tree SF, Tree Bur SF, Tree with Radius End.
В настоящее время промышленностью производятся твердосплавные параболические борфрезы с закругленной головкой и аналогичные по конструкции борфрезы из быстрорежущих сталей. Размеры рабочей части стандартных изделий находятся в диапазонах: диаметр d 3 – 12 мм, длина 13 – 25 мм, радиус закругления 0,8 – 3,0 мм.
Конструкция параболических борфрез с закругленной головкойан алогична другим типам, приведенным в ГОСТ 34202-2017. У твердосплавных фрез (Carbide burrs) типа F рабочая часть из сплавов типа ВК8, к ней припаивается хвостовик из сталей марки 35ХГСА или не хуже. Тип F из быстрорежущих сталей является цельным, рабочая часть и хвостовик выточены из одной заготовки.
По типу зубьев шарошки, как и другие типы делятся на инструмент с мелкими, средними и крупными зубьями. Также есть деление по виду насечки:
- правосторонние спирали (Single Cut);
- правые и левые спирали (Double Cut);
- широкие винтовые канавками (Aluminum Cut).
Отдельными производителями могут предлагаться свои специализированные схемы насечки. Например, фрезы для нержавеющей стали с насечкой типа Inox Cut. Шарошки с такой рабочей частью могут работать на скоростях до 55 000 об/мин. Стоимость специализированных вариантов выше, но они более производительны по сравнению Single Cut.
Применение параболических шарошек с закругленной головкой (тип F)
Борфрезы типа F устанавливаются на пневматические и электрические шлифовальные машины, станки для гравировки и подвесные дрели. Инструмент применяется для механизированной обработки фасонных поверхностей, сложных пазов с криволинейным профилем, удаления заусенцев, зачистке сварных швов. Параболическая форма с закругленной головкой удобна в операциях подгонки, при зачистке кромок, удалении заусенцев на деталях и заготовках.
