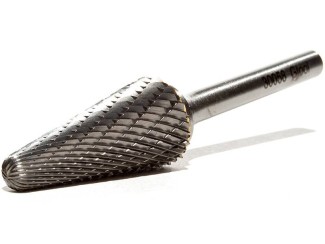

Борфрезы типа L - конические с закругленным концом

Для решения конкретных задач доступны различные типы насечки, влияющие на производительность и чистоту поверхности:

• Single Cut (SC) — однозаходная правая спираль, классический вариант для стандартных операций съёма материала с хорошим контролем процесса.
• Double Cut (DC) — двойная перекрёстная насечка, которая обеспечивает более высокую производительность, лучшее качество поверхности и эффективное дробление стружки. Рекомендуется для большинства видов сталей и сплавов.
• Alumina Cut — специальная геометрия с широкими стружечными канавками, разработанная специально для алюминия и других цветных металлов. Она предотвращает «засаливание» зубьев стружкой, что является частой проблемой при обработке мягких материалов.

Конструктивные особенности

У твёрдосплавных инструментов соединение рабочей части и хвостовика выполняется методом пайки, что обеспечивает высокую надёжность. В HSS-борфрезах рабочая часть и хвостовик фрезеруются из одной заготовки, что гарантирует максимальную жёсткость и отсутствие вибраций.

Основные области применения

Благодаря своей форме, борфрезы типа L являются незаменимым инструментом для выполнения следующих операций:

• Обработка сложных контуров и стыков — закругленный конец позволяет аккуратно обрабатывать внутренние углы и переходы.
• Зачистка сварных швов — эффективна для удаления грата и выравнивания швов в местах с изменяющейся геометрией.
• Удаление заусенцев — в труднодоступных местах и на деталях со сложным профилем.
• Подгонка деталей при сборке — для точной подгонки узлов и конструкций.

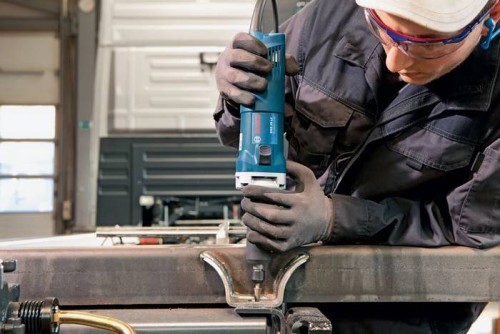

Инструмент типа L является сменной оснасткой для ручных пневматических и электрических шлифовальных машин (граверов, бормашин), а также может использоваться в станочном оборудовании для гравировальных и контурных работ. Он позволяет обрабатывать широкий спектр материалов: от конструкционных и нержавеющих сталей до чугуна, алюминия, титана, а также композитов и пластиков.

Таблица конических борфрез с закругленным концом (тип L)

Другие типы борфрез.

Конические борфрезы с закругленным концом — это специализированный инструмент, но он является частью большого семейства борфрез, каждая форма которых решает свой круг задач.

Для начала стоит рассмотреть конические модели с острым концом. Они делятся на два основных типа: с углом 60° (тип J) и с углом 90° (тип K). Первые идеальны для создания глубоких V-образных канавок и обработки острых кромок. Вторые, с более тупым углом, чаще используются для снятия фасок и зенкования отверстий под крепёж. Если же вам требуется обрабатывать не только конус, но и прилегающие плоские поверхности, стоит присмотреться к сфероконическим моделям с заостренным (F) или закругленным (G) концом, которые имеют более сложную параболическую форму.

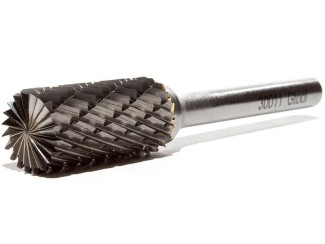

Для работ по плоским поверхностям и создания прямых пазов традиционно используются цилиндрические модели (А) . Если же требуется обрабатывать не только плоскость, но и прилегающие торцы, на помощь приходят борфрезы с торцовыми зубьями (В). Для работы в пазах с плавным переходом и радиусным дном лучшим выбором станут сфероцилиндрические модели (С).

Классическим и самым универсальным инструментом для работы по криволинейным поверхностям, сварным швам и внутренним углам являются сферические борфрезы (D). Для обработки сложных фасонных поверхностей и пазов с переменным профилем применяются овальные модели (Е).

Отдельно стоит выделить пламевидные борфрезы (H) , конструкция которых позволяет эффективно работать как передней, так и задней стороной инструмента. Для формирования аккуратных радиусов и обработки вогнутых поверхностей существуют полукруглые (M) и вогнутые (N) модели.

Все перечисленные типы, как и борфрезы L, доступны в твёрдосплавном и быстрорежущем исполнении и могут оснащаться различными видами насечки. Это позволяет подобрать идеальный инструмент для любого этапа обработки — от грубого снятия материала до финишной отделки, для любого материала — от мягкого алюминия до закалённой стали.
