Направляющий штифт для корончатых сверл — это приспособление, используемое при сверлении отверстий большого диаметра с помощью корончатых сверл. Вставляется в специальное отверстие внутрь кольцевой фрезы.
Направляющий штифт (пилот) для корончатых сверл, использование.
- Центрирование

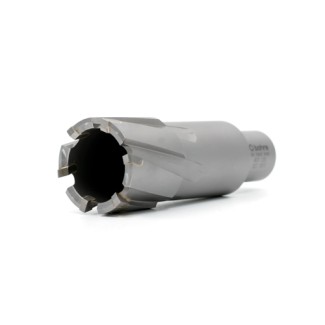

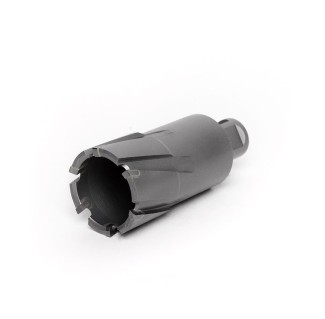

Направляющий штифт также называют центрирующим, потому что его главное назначение – центрирование как фрезы из быстрорежущей стали HSS, так и фрезы с твердосплавными напайками для точного выполнения отверстий в металле. Центрирующий штифт обеспечивает высокую точность и скорость сверления. Высококачественные штифты известных производителей (например, Bohre) имеют невысокую стоимость в сравнении со стоимостью набора корончатых сверл, но при этом позволяют значительно увеличить производительность сверлильного станка.
- Подача смазочно-охлаждающей жидкости для охлаждения сверла
Важной функцией центрирующего штифта является открытие клапана, который позволяет смазочно-охлаждающей жидкости поступать в область сверления. Когда коронка входит в металл, центрирующий штифт поднимается и открывает стопорное кольцо. В результате смазочно-охлаждающая жидкость поступает внутрь сверла. Этот механизм обеспечивает непрерывное охлаждение и смазку сверла на каждом этапе сверления, повышая скорость и точность создания отверстий и продлевая срок службы инструмента.
В комплектацию магнитного сверлильного станка Bohre, как и некоторых других производителей, входит вся необходимая оснастка для обеспечения охлаждения при кольцевом сверлении: бачок СОЖ, клапан и трубочка для отведения жидкости в область кольцевого сверления.
- Удаление керна
В соответствии с этой функцией направляющий штифт также называют выталкивающим. После окончания выполнения отверстия в металле внутри кольцевой фрезы остается керн, который препятствует дальнейшей работе. Выталкивающий штифт по мере сверления через отверстие в хвостовике (Weldon 19 или любого другого типа) поднимается в держатель и сжимает пружину. После завершения сверления пружина разжимается, и штифт выталкивает высверленный металл наружу. Это позволяет без прерываний переходить к следующему сверлению.
Подбор и взаимозаменяемость штифтов для корончатых сверл.
Как отцентровать отверстие для сверления по металлу.
- Накернить центр выполняемого отверстия.
- Вставить штифт в корончатое сверло через хвостовик. Выталкивающий штифт должен незначительно выступать за плоскость, образованную кромками фрезы.
- Закрепить коронку с установленной направляющей в магнитный сверлильный станок
- Подвести и отрегулировать кольцевое сверло таким образом, чтобы конец штифта точно совпадал с отметкой центра отверстия.
- Подвести сверло к месту выполнения отверстия и начать процесс сверления.
Использование направляющего штифта для корончатых сверл позволяет получать точные и стабильные отверстия большого диаметра и уменьшает риск смещения или скольжения сверла. Это особенно полезно при сверлении отверстий в материалах, которые могут быть скользкими или иметь неровную поверхность
