Патроны резьбонарезные с предохранительными головками

Патроны резьбонарезные с предохранительными головками предназначены для нарезания различных типов правой резьбы метчиками. Применяются на сверлильных, фрезерных, токарных станках и станках типа обрабатывающий центр.

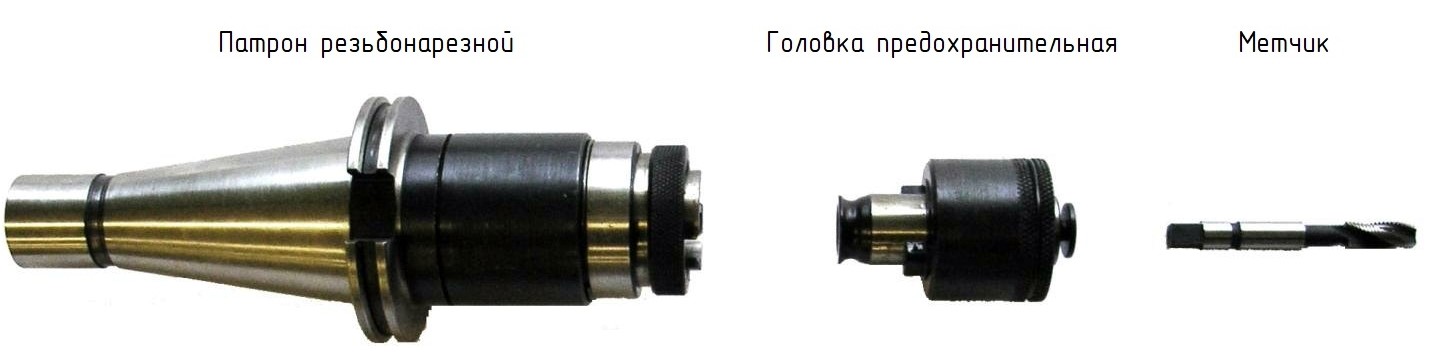

Патрон резьбонарезной Головка предохранительная Метчик

Резьбонарезные патроны имеют механизмы осевой компенсации, позволяющие компенсировать разность между подачей станка и шагом метчика, предусмотрен механизм быстрой смены головок предохранительных на другой диаметр метчика.

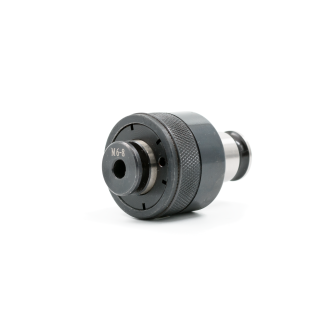

Головка имеет встроенную предохранительную шариковую муфту с механизмом регулировки передаваемого крутящего момента для нарезания резьбы в различных материалах, что позволяет предохранить метчики от поломки (при увеличении момента метчик останавливается). Это наиболее целесообразно и незаменимо при нарезании резьбы в глухих отверстиях, труднообрабатываемых материалах, при нарезании резьбы с мелким шагом. Головка имеет механизм быстрой смены метчика с надежной фиксацией в течении нескольких секунд.

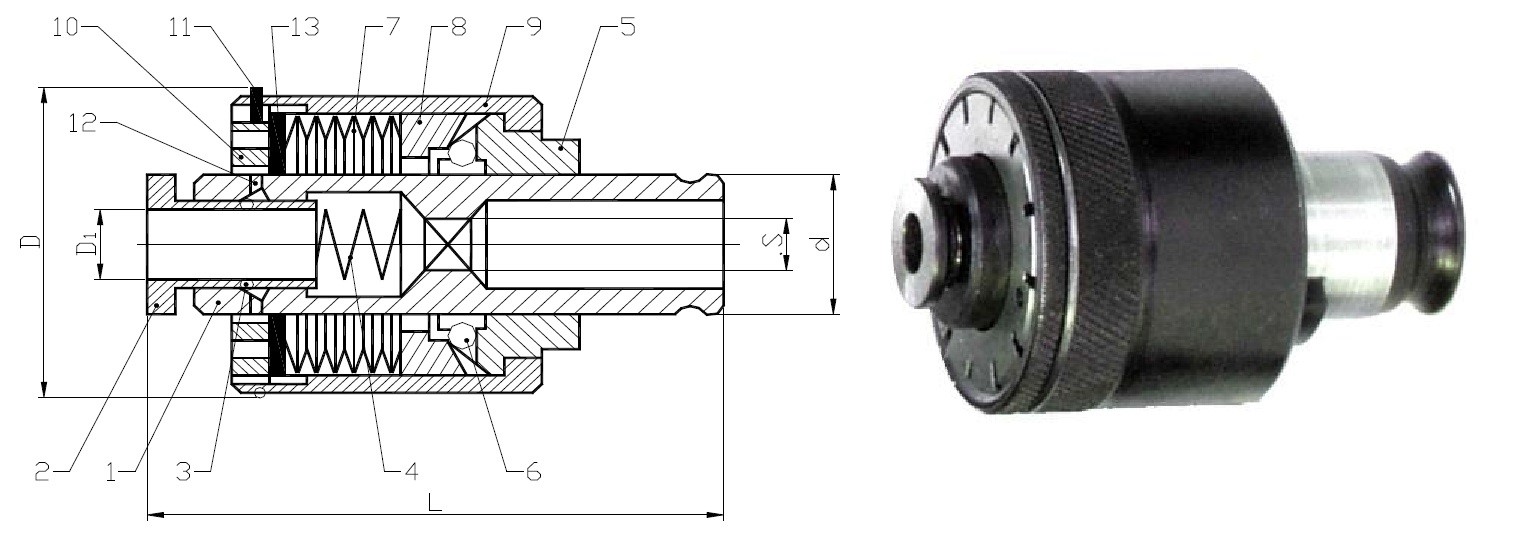

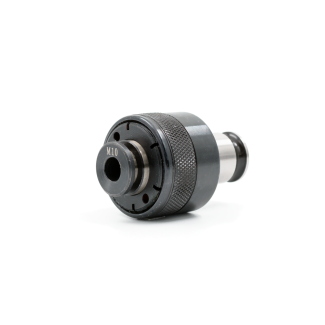

Головка предохранительная - устройство и принцип работы

Головка предохранительная - устройство и принцип работы

1 – корпус; 2 – втулка; 3 – шарики; 4 – пружина; 5 – поводок; 6 – шарики; 7 – пружины тарельчатые; 8 – кольцо; 9 – гильза; 10 – гайка; 11 – кольцо замковое; 12 – заглушка; 13 – шайба

Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2. Зажим метчика производится шариками 3 при перемещении втулки 2 пружиной 4. Крутящий момент к корпусу 1 от резьбонарезного патрона передаётся поводком 5 через шарики 6, поджатые кольцом 8 и тарельчатыми пружинами 7 в лунки корпуса.

Регулировка крутящего момента обеспечивается изменением величины деформации тарельчатых пружин 7 при вращении гайки 10.

Головка предохранительная поставляется с отрегулированным крутящим моментом, обеспечивающим нарезание указанной на головке резьбы в стали 45. Величина крутящего момента для других сталей определяется экспериментально и регулируется вращением гайки 10, согласно паспорта изделия.

Настройка предохранительной головки

При нарезании резьбы в сталях с механическими свойствами, отличающимися от стали 45, необходимо выполнить следующее:

  • расчётным или экспериментальным методом (с помощью динамометрического ключа) определить момент резания Нм в данной стали необходимым метчиком.
  • снять замковое кольцо и произвести настройку крутящего момента вращением гайки по часовой стрелке для увеличения крутящего момента. Контроль головки на крутящий момент производится динамометрическим ключом и специальной оправкой, зафиксированной вместо метчика.
  • после настройки головки гайку зафиксировать кольцом замковым.

Головка готова к эксплуатации. Правильно отрегулированная головка должна обеспечить плавное нарезание метчиком резьбы, при упоре метчика в дно глухого отверстия появление треска в головке сигнализирует о прекращении вращения метчика.

При настройке крутящего момента для нарезания резьбы с мелким шагом, величина крутящего момента определяется по формуле:

формула определения величины крутящего момента

где Мт - крутящий момент для крупного шага резьбы; Рх - шаг нарезаемой резьбы; Р - крупный шаг резьбы для данного диаметра.

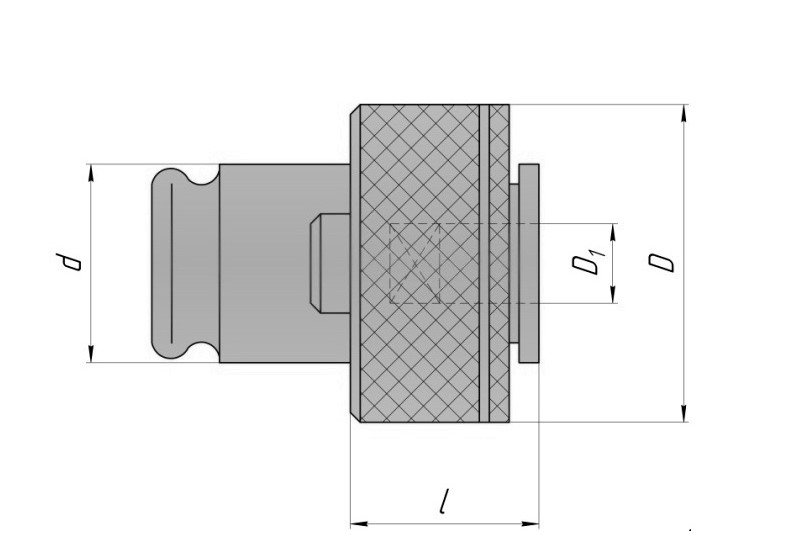

Головка предохранительная чертеж

Чертёж предохранительной головки

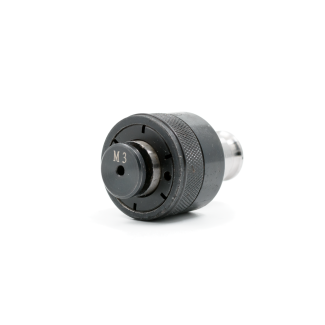

Головки предохранительные применяются совместно с патронами резьбонарезными и предназначены для крепления правых метчиков.

Преимущества предохранительных головок:

  • обеспечение качественного нарезания правой резьбы;
  • наличие встроенной предохранительной муфты предотвращает от поломок метчика в случае слишком большого увеличения крутящего момента: например, метчик достигает дна глухого отверстия;
  • наличие механизма регулировки крутящего момента, быстрой смены и крепления метчика.

Патроны резьбонарезные

Патроны предназначены для крепления предохранительных головок, обеспечивают быструю смену предохранительных головок и предназначены для нарезания метчиками различных типов правой резьбы.

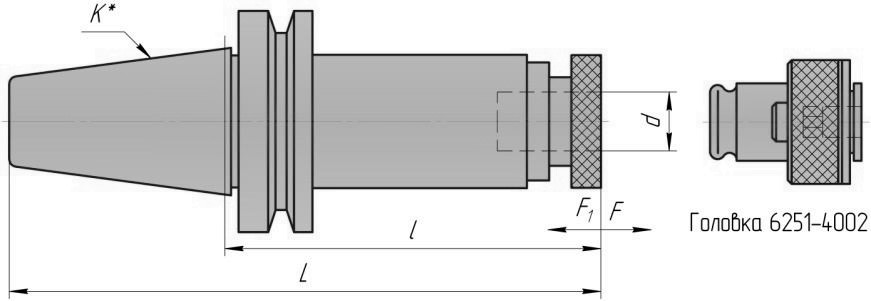

Патроны резьбонарезные с хвостовиком 7:24

Патроны резьбонарезные с хвостовиком 7:24 чертеж

Чертёж патрон резьбонарезной с хвостовиком 7:24

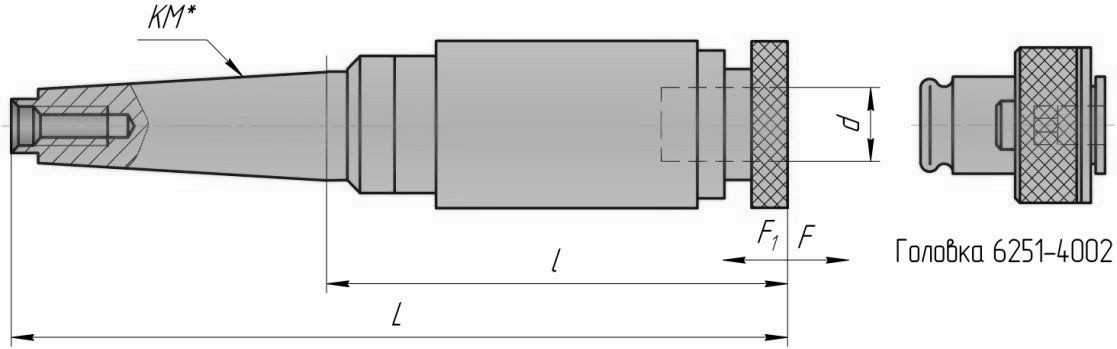

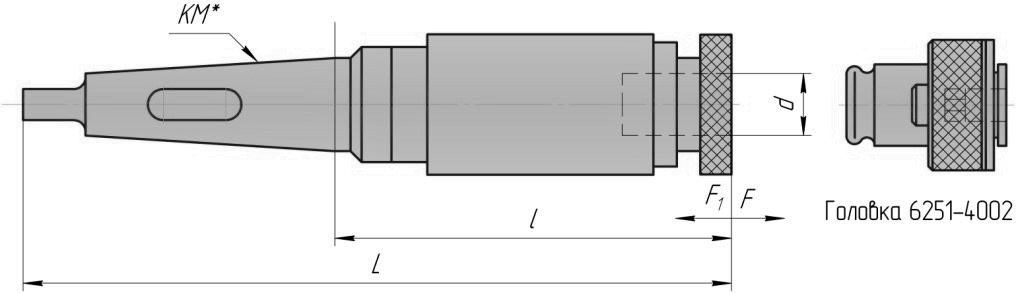

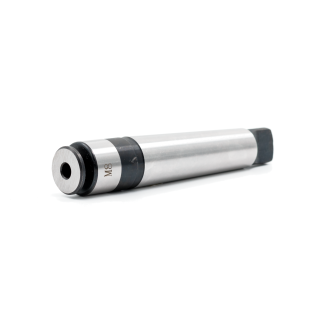

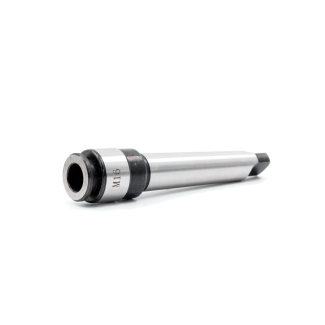

Патроны резьбонарезные с хвостовиком конус Морзе Тип ВЕ по ГОСТ 25557-2016

Патроны резьбонарезные с хвостовиком конус Морзе Тип ВЕ по ГОСТ 25557-2016

Чертёж патрон резьбонарезной с хвостовиком конус Морзе Тип ВЕ по ГОСТ 25557-2016

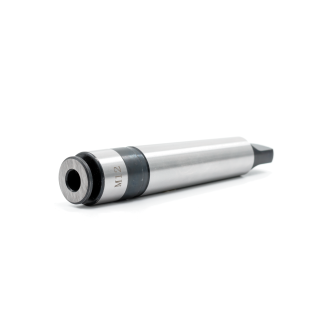

Патроны резьбонарезные с хвостовиком конус Морзе Тип АЕ по ГОСТ 25557-2016

Патроны резьбонарезные с хвостовиком конус Морзе Тип АЕ по ГОСТ 25557-2016 чертёж

Чертёж патрон резьбонарезной с хвостовиком конус Морзе Тип АЕ по ГОСТ 25557-2016

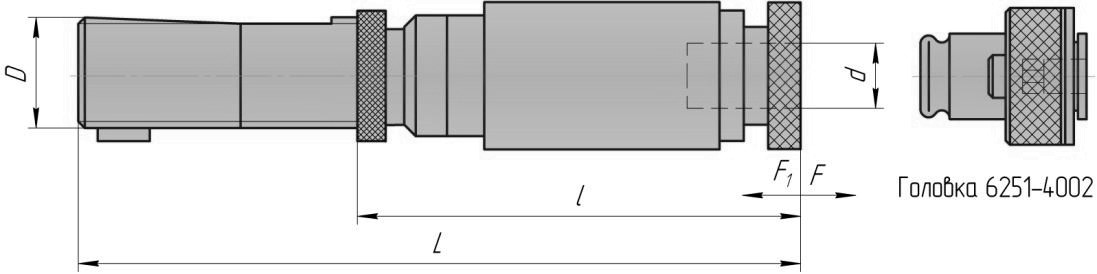

Патроны резьбонарезные с цилиндрическим хвостовиком по ГОСТ 24900-81

Патроны резьбонарезные нереверсивные с цилиндрическим хвостовиком по ГОСТ 24900-81 чертёж

Чертёж патрон резьбонарезной с цилиндрическим хвостовиком по ГОСТ 24900-81
