ММА-сварка (ручная дуговая сварка): полное руководство для начинающих и профессионалов

ММА-сварка (ручная дуговая сварка) - что это?

ММА (от англ. MMA, Manual Metal Arc) — технология сварки, при которой соединение металлов происходит за счёт плавления покрытого металлического электрода электрической дугой. Стержень электрода касается заготовки, дуга зажигается, и в зоне контакта возникает высокая температура, расплавляющая одновременно кромки детали и его сердечник — так формируется сварочная ванна и сам шов. Покрытие электрода (обмазка) при нагреве превращается в шлак и защитный газ, которые не дают кислороду воздуха проникнуть в расплав и испортить металл шва.

Ручную дуговую сварку считают одним из старейших способов соединения металлов — технология применяется уже более 150 лет и до сих пор остаётся базовой в ремонтных и монтажных работах именно за счёт простоты оборудования и способности справляться с самыми разными материалами. Метод подходит как для профессиональной эксплуатации на производстве, так и для бытовых задач в гараже или на даче.

В отличие от полуавтоматической и аргонодуговой сварки, здесь не нужен ни механизм подачи проволоки, ни баллон с защитным газом — все защитные функции берёт на себя обмазка стержня. Отсюда и главные плюсы способа: мобильность, устойчивость к ветру и работа в открытом пространстве. Но есть и обратная сторона — производительность ниже, а к квалификации сварщика предъявляются более высокие требования.

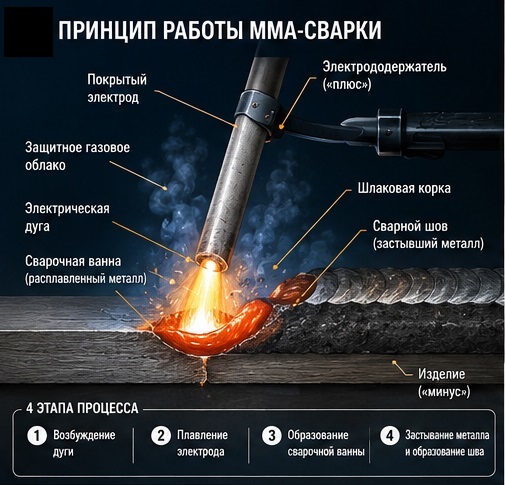

Принцип действия ручной дуговой сварки ММА

Как проходит процесс ММА-сварки — пошагово:

1. Зажигание дуги. Сварщик касается электродом детали и отводит его на 2–3 мм, создавая электрическую дугу с температурой 5000–6000 °C.
2. Плавление. Дуга расплавляет кромки детали и сердечник электрода, формируя сварочную ванну.
3. Защита. Покрытие электрода разлагается, выделяя защитный газ и шлак, которые изолируют расплав от воздуха.
4. Кристаллизация. Металл застывает, образуя шов, а шлаковая корка удаляется механически.

Ток при ручной дуговой сварке покрытым стержнем бывает постоянным либо переменным — это зависит от марки расходника и материала заготовки. Для полевых сварочных работ, где нет доступа к стационарной электрической сети, часто берут автономные сварочные агрегаты. При обратной полярности постоянного тока (плюс подаётся на расходник) дуга горит устойчивее, а шов на тонком металле формируется лучше — это особенно важно при работе с легированными и нержавеющими сталями.

Электродуговой разряд при этом способе принципиально отличается от аргонодуговой сварки неплавящимся электродом (TIG): здесь сам стержень выступает одновременно и электродом, и присадочным материалом, постепенно расплавляясь и переходя в металл шва.

Оборудование и источники питания

Питание для ручной дуговой сварки обеспечивают инверторные, трансформаторные либо выпрямительные источники тока — это один из самых доступных и распространённых сегментов сварочного оборудования на рынке электросварки.

Трансформаторные аппараты дешевле и проще по конструкции, но заметно тяжелее инверторных моделей. Выпрямительные сварочные аппараты применяются реже — они крупнее и массивнее аналогов, хотя дают стабильный постоянный ток и хорошо подходят для работы с сырыми электродами на площадке. Инверторные аппараты, в свою очередь, стали фактическим стандартом отрасли: компактный корпус, устойчивая дуга даже при скачках напряжения в сети, а также встроенные функции форсажа дуги (Arc Force) и защиты от прилипания стержня (Anti-Stick). Именно такое оборудование чаще всего выбирают для мобильных бригад и выездных работ, а для автономного питания на объектах без электросети дополнительно используют бензиновые или дизельные генераторы, компрессоры для пневмоинструмента и силовые кабельные удлинители — это особенно востребовано на строительных площадках и в промышленности.

Среди инверторов для ручной дуговой сварки, представленных в каталоге Kerner, выделяются модели REAL ARC 315 (Z29801) для промышленной сварки на прямой и обратной полярности и более компактный REAL SMART ARC 200 (Z28303) для наплавки и ремонтных работ. Обе модели оснащены функциями стабилизации дуги, что упрощает работу как опытным сварщикам, так и новичкам. Актуальное наличие, цену и условия доставки по России уточняют в карточке товара интернет-магазина.

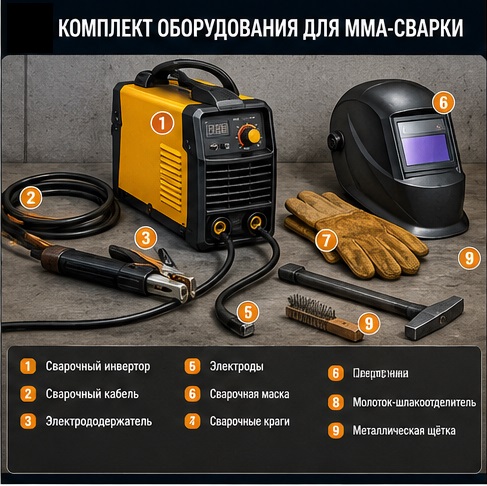

Стандартный комплект оборудования для ручной дуговой сварки включает:

• источник тока — инвертор, трансформатор или выпрямитель;
• электрододержатель со сварочными кабелями;
• клемму заземления (кабель массы);
• средства индивидуальной защиты: маску сварщика, краги, спецодежду;
• молоток-шлакоотделитель и металлическую щётку для очистки шва;
• средства безопасности: защитные очки или щиток-хамелеон, респиратор при работе в закрытом помещении.

Важно! До начала работы стоит проверить исправность заземления и целостность изоляции на кабелях: плохой контакт клеммы массы делает дугу нестабильной и усиливает разбрызгивание металла.

При подборе конкретной модели инвертора обращают внимание на паспорт устройства, продолжительность нагрузки (ПН), диапазон регулировки тока и вес — эти параметры определяют, насколько аппарат подходит для мобильных или стационарных задач.

Кабели, держатели и аксессуары для ММА

Качество сварочного кабеля напрямую влияет на стабильность дуги и безопасность работы: медные многожильные провода с гибкой резиновой изоляцией меньше нагреваются и лучше держат номинальный ток, чем дешёвые аналоги с алюминиевой прослойкой. Электрододержатель должен плотно и надёжно зажимать стержень любого диаметра, а его рукоятка — защищать руку сварщика от нагрева и случайного замыкания.

К дополнительным аксессуарам для организации рабочего места относятся:

• струбцины и магнитные держатели для фиксации деталей перед прихваткой;
• сумки и термопеналы для хранения и подогрева электродов, защищающие их от влаги;
• редукторы, регуляторы и манометры — если наряду с ММА в мастерской используют газосварочное оборудование;
• перчатки, костюм сварщика и щиток-хамелеон как обязательные средства индивидуальной защиты;
• переходники и разъёмы для быстрой смены кабелей между разными сварочными аппаратами.

Комплектующие для такого оборудования обычно универсальны и подходят к инверторам разных брендов, поэтому держатели, зажимы и кабели можно докупать отдельно по мере износа, не меняя основной сварочный аппарат.

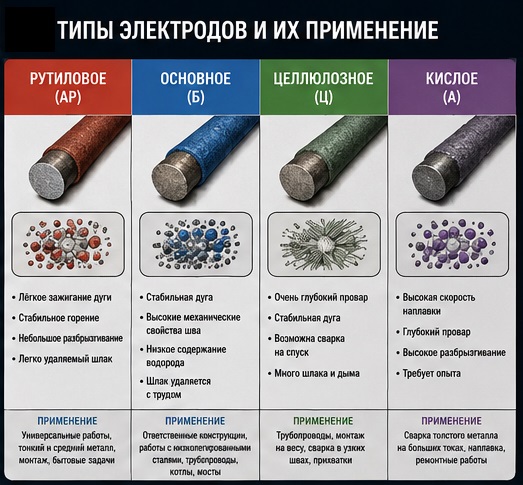

Электроды для ММА: типы покрытий и выбор

Расходный материал для ручной дуговой сварки — это металлический пруток, покрытый снаружи слоем обмазки. Именно состав этого покрытия определяет, как ведёт себя дуга, каким получится состав шва и насколько тщательно нужно готовить кромки перед работой.

Краткий гид по подбору покрытия:

• Рутиловые (Р) — для новичков и загрязнённого металла (минимум брызг, легко зажигаются повторно).
• Основные (Б) — для ответственных конструкций (требуют прокалки, минимум водорода в шве).
• Целлюлозные (Ц) — для трубопроводов (глубокое проплавление).
• Кислые (А) — для высоких скоростей наплавки (только на чистом металле).

По химическому составу покрытия электроды делят на несколько типов.

Р (R)

При подборе расходников в первую очередь ориентируются на химический состав свариваемой стали. Для углеродистых, нелегированных и низколегированных марок, как правило, достаточно рутиловых или основных электродов, обеспечивающих требуемые механические свойства и прочность металла шва. Для нержавеющих и высоколегированных сталей используют специальные электроды с легирующими добавками, согласованными по составу с основным металлом заготовки.

Отдельно стоит сказать о сырых электродах. Расходники с основным покрытием активно впитывают влагу из воздуха уже через несколько часов после вскрытия упаковки, особенно во влажную погоду. Сварка сырыми расходниками приводит к повышенной пористости шва, разбрызгиванию металла и растрескиванию наплавленного валика из-за водорода, попадающего в расплав. Поэтому такие электроды перед использованием обязательно прокаливают в сушильном шкафу по режиму, указанному производителем, а хранят — в герметичной таре или термопенале.

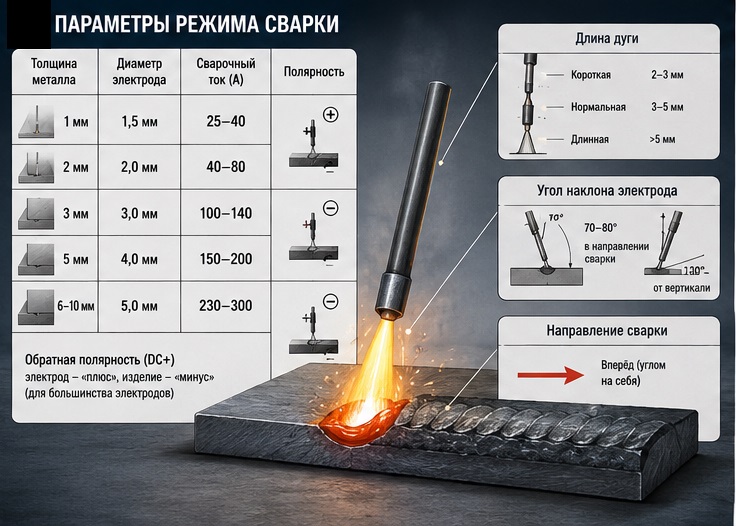

Параметры режима сварки: ток, диаметр, полярность

Режим ручной дуговой сварки формируется набором взаимосвязанных характеристик — это сила и род тока, полярность подключения, диаметр применяемого электрода, напряжение на дуге и темп перемещения инструмента. Толщина обрабатываемой детали определяет сечение электрода, а от него уже отталкиваются при расчёте силы тока с учётом пространственного расположения шва.

Практический расчёт силы тока при ручной дуговой сварке строится на простых эмпирических зависимостях. При толщине стержня 2–3 мм действует соотношение I = 30d, а для более толстых электродов 4–8 мм применяется формула I = (20 + 6d)·d, где d — размер сечения электрода в миллиметрах.

Пространственное расположение шва напрямую влияет на подбор тока: для вертикальных швов его уменьшают на 10–15% по сравнению с нижним положением, а для потолочных — на 15–30%, так как расплавленный металл под собственным весом стремится стечь вниз и хуже удерживается в сварочной ванне. Рабочий диапазон напряжения дуги при такой сварке, как правило, составляет 20–36 В.

Важно! Чрезмерно короткая дуга вызывает прилипание электрода к металлу, а слишком длинная дуга усиливает разбрызгивание и провоцирует пористость шва.

Технология выполнения шва

Технологический цикл ручной дуговой сварки включает несколько последовательных операций: подготовку металла, настройку сварочного оборудования, поджиг дуги, ведение шва и заключительную очистку зоны сварки от шлака.

1. Металл в зоне будущего шва зачищают от ржавчины, окалины, остатков краски и масляных пятен ещё до начала сварочных работ.
2. На сварочном аппарате выставляют нужную силу тока и полярность, ориентируясь на его сечение и толщину заготовки.
3. Дугу инициируют коротким касанием или «чирканьем» стержня по заготовке, а затем отводят его на 2–3 мм от поверхности.
4. Электрод ведут плавно, без резких скачков, стараясь сохранять одинаковую длину дуги и неизменный угол наклона к обрабатываемой поверхности.
5. Когда шов остынет, шлаковую корку сбивают молотком, а затем зачищают участок металлической щёткой для окончательной обработки.

Именно скорость ведения электрода задаёт итоговую геометрию наплавленного валика — его ширину и высоту. Если двигать его слишком медленно, заготовка перегревается и есть риск прожога; излишне быстрое перемещение, напротив, оставляет непровары и делает контур шва рваным. При многослойной сварке толстого металла между проходами важно полностью удалять шлак и контролировать межпроходную температуру, иначе в металле шва накапливаются внутренние напряжения и повышается риск появления трещин.

ММА, MIG-MAG и TIG: сравнение методов

Перед подбором способа сварки специалисту стоит разобраться, чем принципиально различаются три базовых метода электродуговой сварки.

Таким образом, ручная дуговая сварка — это оптимальное решение для полевых условий и ремонта, MIG-MAG (полуавтоматическая сварка) — для скорости на серийном производстве, а TIG (аргонодуговая сварка неплавящимся электродом) — для идеальной эстетики шва и работы с тонкими металлами. На практике многие цеха и мастерские держат несколько типов аппаратов одновременно — полуавтоматы для конвейерной сборки, инверторы ММА для ремонта и монтажа, а также оборудование для плазменной резки и лазерной резки листового металла на этапе подготовки деталей под сварку.

Сварка ММА разных сплавов и материалов

Ручная дуговая сварка изначально ориентирована на чёрные металлы, но при правильном подборе электродов охватывает широкий круг сплавов.

• Углеродистые и низколегированные стали свариваются рутиловыми или основными электродами общего назначения без специальной подготовки, кроме зачистки кромок.
• Нержавеющие и высоколегированные стали требуют стержней с легирующими добавками (хром, никель), подобранными по составу основного металла, иначе шов теряет коррозионную стойкость.
• Чугун сваривают специальными электродами с медным или никелевым сердечником при подогреве детали — из-за высокой хрупкости материала процесс требует особой аккуратности.
• Алюминий и его сплавы методом ручной дуговой сварки свариваются ограниченно и с трудом: тугоплавкая оксидная плёнка на поверхности мешает формированию шва, поэтому для алюминия чаще подбирают аргонодуговую или полуавтоматическую сварку в среде инертного газа.
• Медь и медные сплавы также сложны для ручной дуговой сварки из-за высокой теплопроводности материала — для них предпочтительны TIG или MIG-MAG.

При сомнениях в совместимости электрода с конкретной маркой стали или сплава стоит свериться с сертификатом на расходник и рекомендациями производителя металла.

Область применения ММА-сварки

Ручную дуговую сварку задействуют в строительстве, при восстановлении металлоконструкций, монтаже трубопроводов, судостроении и промышленном производстве в целом — везде, где важна универсальность оборудования и способность работать в полевых условиях без источника защитного газа. Метод востребован как у профессионалов, так и в быту — в гараже или на даче при небольших объёмах работ. Технология охватывает углеродистые, низколегированные и высоколегированные стали, а при подборе соответствующих электродов — также чугун и отдельные цветные металлы. Метод хорошо работает и на тонколистовом металле при аккуратном подборе силы тока, хотя механизированные способы обычно дают более ровный шов на тонких заготовках.

Электроды с целлюлозным покрытием в сочетании с самой технологией сварки остаются отраслевым стандартом при строительстве и ремонте магистральных трубопроводов: глубокое проплавление и возможность работать без вспомогательного оборудования прямо на трассе делают этот способ практически безальтернативным.

Сварка по бетону и в труднодоступных местах

Отдельная практическая задача — соединение и приварка металлических элементов, контактирующих с бетоном: закладных деталей, анкеров, арматурных выпусков и заземляющих проводников в железобетонных конструкциях. Здесь ММА ценят за то, что аппарат и кабели можно поднести к месту работы без баллона с газом и подключить через удлинитель или автономный генератор, а сама дуга устойчиво горит даже при сквозняках на открытой стройплощадке.

Для соединений в труднодоступных местах — внутри колодцев, приямков, на высоте или в стеснённом пространстве технологических помещений — выбирают компактные держатели и облегчённые кабели, а расстояние от источника тока до места сварки компенсируют более длинным сварочным кабелем подходящего сечения, чтобы избежать падения напряжения на дуге.

Преимущества и недостатки метода

Среди сильных сторон ручной дуговой сварки — невысокая стоимость оборудования, мобильность, устойчивая дуга даже на ветру и сквозняках, а также большой ассортимент расходников под различные металлы и толщины заготовок. Отсутствие необходимости в газовом баллоне и сложной наладке сокращает затраты на организацию рабочего места и делает расходные материалы доступнее.

Из минусов — более низкая производительность в сравнении с механизированными способами сварки, необходимость часто менять расходник, повышенное разбрызгивание металла и обязательная прокалка стержней с основным покрытием перед работой. Итоговое качество шва при ММА сильнее зависит от опыта сварщика, чем при MIG-MAG или автоматических методах. При этом метод остаётся доступнее по стоимости входа, что часто становится решающим фактором при выборе оборудования для небольшого объёма работ.

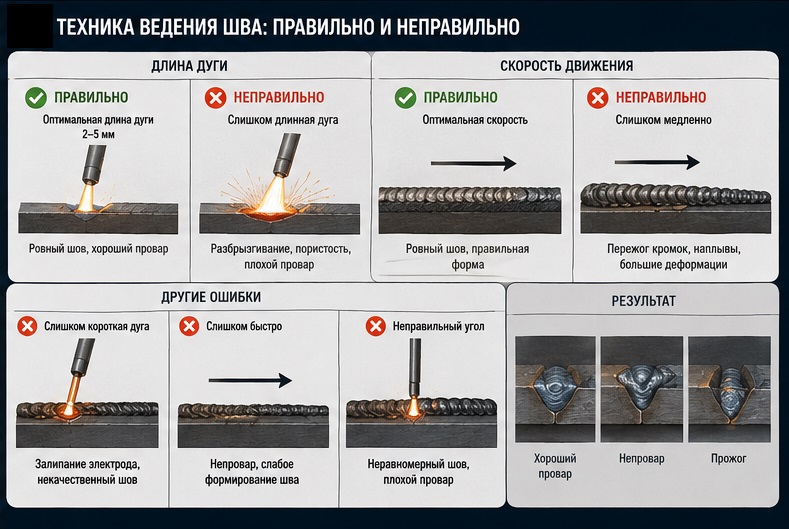

Типичные ошибки и способы их избежать

Новички чаще всего ошибаются в трёх вещах: неправильно подбирают силу тока, не держат стабильную длину дуги и плохо готовят кромки перед сваркой.

Почему прилипает стержень? Чаще всего из-за заниженной силы тока. Когда дуга слишком слабая, она не может быстро расплавить заготовку, и расходник «залипает» в ванне. Как исправить: увеличьте ток на 10–20 А или используйте инвертор с функцией Anti-Stick.

• Прежде чем приступать к основной сварке, желательно опробовать выставленную силу тока на обрезке металла аналогичной толщины.
• Между кончиком электрода и поверхностью детали нужно сохранять зазор, близкий по величине к его диаметру.
• Работая в вертикальном или потолочном положении, силу тока стоит уменьшать на 10–30% по сравнению с нижним швом.
• В работу должны идти только расходники, прокалённые строго по регламенту производителя, — это особенно критично для электродов с основным типом покрытия.
• При многопроходной сварке после каждого слоя шлак необходимо убирать полностью, без остатков.

Итоговое качество и герметичность сварного соединения при использовании ручной дуговой сварки напрямую зависят от того, насколько точно подобраны параметры режима: сечение электрода, сила тока, полярность и скорость ведения.

Ответы на частые вопросы

• Можно ли варить ММА на переменном токе?

  Да, но дуга менее устойчива, чем на постоянном токе, а выбор электродов ограничен марками, рассчитанными на AC.

• Какой диаметр электрода выбрать для тонкого металла?

  Для листа толщиной 1–2 мм подходят стержни 1,5–2 мм на минимальном токе, чтобы избежать прожога.

• Нужен ли компрессор или другое пневмооборудование для ММА?

  Нет, для самого процесса сварки пневмоинструмент не требуется — компрессоры и шлифмашины используют отдельно на этапе подготовки и зачистки металла.

• Как хранить электроды между сменами?

  В сухом герметичном тубусе или термопенале, отдельно от влажных материалов, чтобы избежать намокания покрытия.
